千兆以太網（1000BASE-T）作為現代企業網絡、數據中心和工業自動化領域的骨干技術，其性能與可靠性至關重要。對于電子測試工程師而言，深入理解并掌握千兆以太網的一致性測試，是確保網絡設備互操作性、穩定性和標準符合性的核心技能。本文將系統性地梳理千兆以太網物理層（PHY）一致性測試的關鍵項目、測試方法、常用工具及核心要點。

一、 一致性測試的重要性與標準依據

一致性測試旨在驗證設備的設計與實現是否嚴格符合相關標準規范。對于千兆以太網，核心標準是IEEE 802.3ab（針對1000BASE-T雙絞線傳輸）。通過測試，可以：

1. 確保互操作性：不同廠商的設備能夠無縫協同工作。
2. 保證性能：達到標稱的傳輸速率、距離和誤碼率要求。
3. 規避風險：提前發現設計缺陷，降低產品上市后的故障率。

測試主要依據IEEE 802.3標準條款，同時常參考行業公認的測試規范，如以太網聯盟（Ethernet Alliance）的測試套件。

二、 主要測試項目與內容

千兆以太網物理層一致性測試主要圍繞發射機（Transmitter）、接收機（Receiver）、通道（Channel）以及鏈路整體性能展開。

1. 發射機（TX）測試
- 輸出波形（波形模板）：驗證輸出信號的電壓幅度、上升/下降時間、過沖等是否在標準規定的模板（Mask）之內。這是最基本的信號質量測試。

• 輸出抖動：測量傳輸信號的定時誤差，包括確定性抖動（DJ）和隨機抖動（RJ），需符合總抖動（TJ）限值。

• 功率譜密度（PSD）：驗證發射信號的頻譜分布是否符合標準，以確保不會對相鄰線對或頻段造成過度干擾，并滿足電磁兼容（EMC）要求。

• 時序測試：如時鐘頻率精度、符號定時等。

2. 接收機（RX）測試
- 靈敏度與抗干擾能力：測試接收機在接收最弱合規信號（最小幅度）以及在存在噪聲、串擾等干擾情況下的誤碼率（BER）是否達標（通常要求BER ≤ 10^{-10}）。

• 抖動容限：驗證接收機能夠正確解碼帶有特定幅度和頻率抖動的輸入信號的能力。

• 回波損耗容限：評估接收機在連接器、電纜反射導致信號失真情況下的工作能力。

3. 通道（Channel）測試
- 回波損耗（Return Loss）：測量因阻抗不匹配導致的信號反射損耗，需在整個頻段內滿足規范。

• 插入損耗（Insertion Loss）：測量信號通過通道后的衰減。

• 近端串擾（NEXT）與遠端串擾（FEXT）：測量同一電纜內不同線對之間的信號耦合干擾。

• 綜合等效遠端串擾（ELFEXT）：更全面地評估遠端串擾對接收端的影響。

• 延遲偏差（Skew）：測量電纜內四對雙絞線傳輸延遲的差異，過大的偏差會影響信號對齊與解碼。

4. 鏈路整體性能測試
- 誤碼率（BER）測試：在標準規定的最差通道模型下，進行長時間（通常數小時至數十小時）的端到端數據傳輸，統計誤碼數量，確保BER穩定達標。這是驗收鏈路的“金標準”。

• 自動協商與鏈路訓練：驗證鏈路兩端能否正確完成速率、雙工模式等參數的協商，并成功建立穩定連接。

三、 常用測試工具與配置

1. 高性能示波器：用于發射機波形、抖動、眼圖等時域參數測試。需配備高帶寬差分探頭。
2. 矢量網絡分析儀（VNA）：用于通道的S參數測試（如回波損耗、插入損耗、串擾），是頻域分析的關鍵設備。
3. 比特誤碼率測試儀（BERT）：用于產生標準測試碼型并精確統計誤碼，進行接收機靈敏度和鏈路BER測試。
4. 專用以太網一致性測試儀：如Keysight、Teledyne LeCroy等廠商提供的集成化解決方案，將多種測試功能集成于一體，提供自動化測試套件，大幅提升效率。
5. 測試夾具與電纜：包括阻抗匹配良好的測試夾具、校準套件以及符合標準的參考測試電纜（如“Golden Cable”）。

典型測試配置：

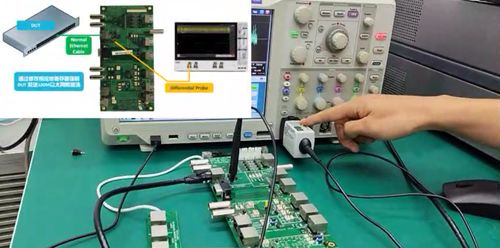

- 發射機測試：被測設備（DUT）TX端口 -> 測試夾具 -> 示波器。
- 接收機測試：BERT或測試儀（產生受控的損傷信號）-> 測試夾具 -> DUT RX端口，同時監控DUT狀態或誤碼。
- 通道測試：VNA的兩個端口通過校準后，連接到被測電纜的兩端。

四、 測試流程與核心要點

1. 前期準備：

• 深入研讀IEEE 802.3相關章節及測試計劃文檔。

• 對測試設備（示波器、VNA等）進行嚴格校準，確保測量基準準確。

• 正確設置DUT，使其工作于待測模式（如強制千兆全雙工）。

1. 執行測試：

• 遵循從發射機到接收機，從單項目到鏈路整體的邏輯順序。

• 對于關鍵極限測試（如接收機靈敏度），應使用標準定義的“最壞情況”測試條件（如最差通道模型、最低信號電平）。

• 詳細記錄原始數據、截圖（如眼圖、模板測試圖、頻譜圖）和測試條件。

1. 結果分析與調試：

• 將測量結果與標準限值對比，明確通過/失敗。

• 對于失敗項，需結合電路設計（如均衡器設置、濾波器特性、PCB布局）、元器件選擇等方面進行根因分析。例如，發射機模板失敗可能與驅動電路阻抗匹配或預加重設置有關；接收機靈敏度不足可能與均衡算法或噪聲抑制能力有關。

1. 報告與認證：

• 整理完整的測試報告，包含所有測試項目、條件、結果和結論。

• 如需進行官方認證（如通過以太網聯盟認證），需按照其指定流程提交報告和數據。

五、 給電子測試工程師的建議

• 理論結合實踐：深入理解PAM-5編碼、DSP均衡、回聲消除等千兆以太網底層技術原理，有助于更快定位問題。
• 關注細節：夾具的焊接質量、連接器的清潔度、接地方式等細節都可能顯著影響高頻測試結果。
• 善用自動化：對于產線測試或重復性驗證，開發自動化測試腳本能極大提升一致性和效率。
• 保持學習：技術標準在不斷演進（如向2.5G/5G/10G BASE-T發展），關注標準更新和新的測試挑戰。

掌握千兆以太網一致性測試，是電子測試工程師在高速數字通信領域構建核心競爭力的關鍵一步。它要求工程師兼具扎實的理論基礎、嚴謹?shù)臏y試方法論和熟練的儀器操作能力。通過系統化的測試，方能鑄就穩定可靠的千兆網絡基石。
